高倍率鋰電池是一種危險性比較大的鋰電池，很少應用于日常的電子產品；因為其放電電流大、倍率高，所以普遍被應用于各類航模/無人機、車模等產品中，你知道高倍率鋰電池三元正極材料的幾個研究熱點嗎？請隨我一起往下看。

一、高倍率鋰電池高鎳三元材料

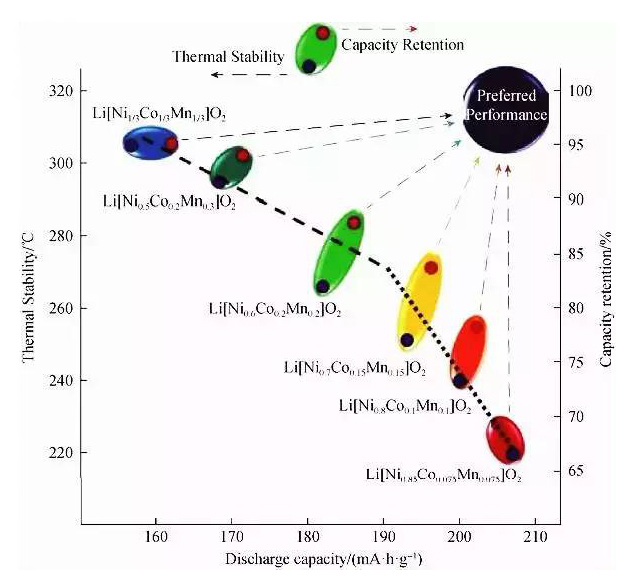

　　鎳鈷錳具有高比容量、長循環壽命、低毒和廉價的特點，此外，三種元素之間具有良好的協同效應，因此受到了廣泛應用。用于高倍率鋰電池正極材料，在氧化還原儲能中，鎳是主要的成分，如何通過提高材料中鎳的含量以有效提高材料的比容量，是目前研究的熱點之一。

　　通過制備工藝的改進可以有效改善材料性能。顆粒的微納尺寸以及形貌結構，在很大程度上決定著高鎳三元正極材料的性能。因此目前主要的制備方法是將不同原料均勻分散，通過不同生長機制，得到比表面積大的納米球形顆粒。

　　在眾多制備方法中，共沉淀法與高溫固相法結合是目前的主流方法，首先采用共沉淀法，得到原料混合均勻、材料粒徑均一的前驅體，然后經過高溫煅燒得到表面形貌規整、過程易于控制的三元材料，這是目前高倍率鋰電池工業生產的主要方法。

　　噴霧干燥法較共沉淀法過程簡單，制備速度快，所得材料形貌并不亞于共沉淀法，有進一步研究的潛力。高鎳三元正極材料的陽離子混排和充放電過程中相變等缺點，通過摻雜改性和包覆改性能夠有效得到改善。在抑制副反應發生和穩定結構的同時，提高導電性、循環性能、倍率性能、存儲性能以及高溫高壓性能，仍將是研究的熱點。

二、高倍率鋰電池富鋰三元材料

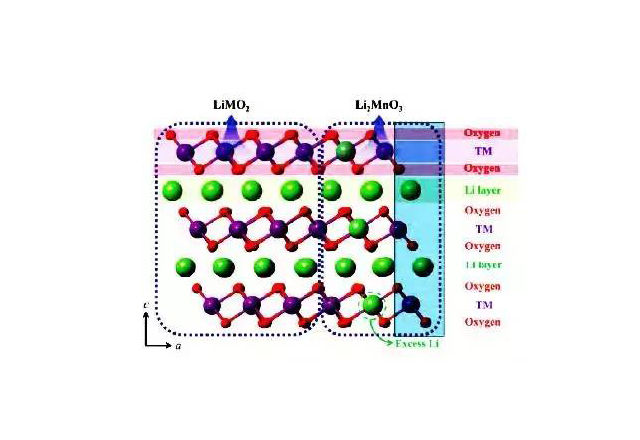

　　下圖為高倍率鋰電池富鋰三元正極材料xLi2MnO3·(1-x)LiMn1/3Ni1/3Co1/3O2(0.1≤x≤0.5)的結構示意圖，由于其特殊的結構，可脫出更多的鋰，具有寬電壓窗口和高比容的優勢，近年來被研究者所青睞。

　　這種材料之所有具有高電壓的特點，而且首次充放電機理與后續充電不同：首次充電會引起結構的變化，這種變化反映在充電曲線上有兩個以 4.4V 為分界的不同的平臺，第二次充電過程中，其充電曲線不同于第一次的曲線，由于第一次充電過程中Li2O從層狀結構的Li2MnO3中不可逆的脫出，在4.5V左右的平臺消失。

　　采用固相法、溶膠凝膠法、水熱法、噴霧熱解法和共沉淀法可以制備出不同結構的富鋰三元正極材料，其中，使用較多的是共沉淀法，且每一種方法均有其各自的優缺點。

　　高倍率鋰電池富鋰三元材料展現了良好的應用前景，是下一代高容量鋰離子電池所需的關鍵材料之一，但對于大規模應用繼續研究。

該材料未來的研究方向主要為以下幾個方面：

①對脫嵌鋰機理的認識不足，無法解釋材料庫倫效率將低、材料性能差異大等現象；

②摻雜元素研究不夠充分，較單一；

③由于在高電壓下正極材料受到電解液的侵蝕，造成差的循環穩定性；

④商業化應用較少，在安全性能方面的考察不夠全面。

三、高倍率鋰電池單晶三元正極材料

　　高倍率鋰電池的鋰電三元材料在高電壓下，隨著循環次數的增加，二次粒子或團聚態單晶后期可能會出現一次粒子界面粉化或團聚態單晶分離的現象，造成高倍率鋰電池內阻變大、電池容量衰減快、循環變差。

　　單晶型高電壓三元材料，可以提高鋰離子傳遞效率，同時減小材料與電解液之間的副反應，從而提高材料在高電壓下的循環性能。首先利用共沉淀法制備出三元材料前驅體，然后在高溫固相的作用下，得到單晶LiNi0.5Co0.2Mn0.3O2。

　　這種材料具有較好的層狀結構，在3～4.4V下，扣式電池 0.1放電比容量可達186.7m Ah/g，全電池1300次循環后放電比容量仍為初始放電容量的98%，是一種電化學性能優異的三元正極復合材料。

四、高倍率鋰電池石墨烯摻雜

石墨烯具有單層原子厚度的二維結構，結構穩定，電導率可達1×106 S/m。石墨烯用于高倍率鋰電池中具有以下優點：

①導電和導熱性好，有助于提高電池的倍率性能和安全性；

②相對于石墨，石墨烯儲鋰空間多，可以提高電池的能量密度；

③顆粒尺度為微納米量級，鋰離子的擴散路徑短，有利于提高電池的功率性能。

　　利用研磨方法，將石墨烯和811型三元材料混合，然后50℃環境下攪拌 8h，再經過干燥，得到石墨烯/811復合材料。由于石墨烯的改性作用，高倍率鋰電池正極材料的容量、循環穩定性以及倍率性能都具有顯著的提高。

　　在沉淀法制備三元前體時加入石墨烯，片層結構石墨烯的加入其空腔結構降低了一次顆粒的團聚，緩解外壓從而減少二次顆粒碾壓的破碎，石墨烯的三維導電網絡提高了材料高倍率性和循環性能。

五、高倍率鋰電池高電壓電解液

　　高倍率鋰電池三元材料由于具有高電壓窗口，受到了越來越多的關注與研究。然而，由于目前商業用的碳酸酯基電解液電化學穩定窗口低，高壓正極材料至今仍未產業化。

　　當電池電壓達到4.5(vs.Li/Li+)左右時電解液便開始發生劇烈的氧化分解，導致電池的嵌脫鋰反應無法正常進行。通過開發和應用新型的高壓電解液體系或者高壓成膜添加劑來提高電極/電解液界面的穩定性是研發高電壓型電解液的有效途徑。

　　在儲能體系中，目前主要以離子液體、二腈類有機物和砜類有機溶劑，作為高電壓三元材料的電解液。具有低熔點、不可燃、低蒸汽壓和高離子電導率的離子液體表現出了優異的電化學穩定性能，受到了廣泛的研究。

　　將具有高壓穩定性的新型溶劑全部或部分代替目前常用的碳酸酯溶劑確實能有效提高高倍率鋰電池電解液的氧化穩定性。并且大部分的新型有機溶劑具有可燃性低等優點，有望從根本上提高高倍率鋰電池的安全性能，但大部分的新型溶劑還原穩定性差和粘度高，導致電池負極材料的循環穩定性及電池的倍率性能降低。

六、高倍率鋰電池表面活性劑輔助合成

　　高倍率鋰電池三元正極材料性能取決于制備方法，采用共沉淀法制備，通過表面活性劑、超聲振動和機械攪拌協同作用，最后將制備的片狀前驅體與碳酸鋰通過高溫退火，生長成三元層狀結構，是目前采用的一種新型的三元正極材料合成工藝。

　　發現使用OA和PVP作為表面活性劑能制備出形貌優異的正六邊形納米片狀正極材料前驅體，且所得納米片的粒度分布較均勻，尺寸為400nm左右，表面活性劑對前驅體有很好的控形作用，組裝的電池在1C的放電倍率下的首次放電比容量為157.093mAh·g-1，在 1C、2C、5C和10C的放電倍率下各循環50次后容量保持率大于92%，體現出良好的電化學性能。

七、高倍率鋰電池微波合成方法

　　制備三元正極材料的主要方法中，固相法、共沉淀法和溶膠凝膠法都需要通過高溫燒結數小時，耗能大，制備工藝復雜。微波加熱是在電磁場中材料產生介質損耗而引起的體加熱，加熱速度快且均勻，合成的材料往往也具有更優異的結構和性能，是一種非常有潛力的合成正極材料的方式。

　　將鋰源與計量比的前驅體混合后置于微波爐中，抽真空并通入氧氣，通過控制微波功率以實現不同速率的升溫，加熱到750℃后燒結20 min，自然冷卻至室溫得到正極材料。

　　利用XRD、SEM和充放電等手段，對合成材料的結構、微觀形貌和電化學性能進行了表征。實驗結果表明，在1300W的輸出功率的微波中合成的正極材料，在0.2C充放電條件下，首次放電比容量高達185.2mAh/g，庫倫效率為84%，循環30次后保持92.3%的容量（2.8～4.3 V），表現出了良好的電化學性能和應用潛力。

八、高倍率鋰電池紅外合成方法

　　在紅外線照射被加熱的物體時，當發射的紅外線波長和被加熱物體的吸收波長一致時，被加熱的物體吸收紅外線，物體內部分子和原子 發生“共振”，產生強烈的振動、旋轉，而振動和旋轉使物體溫度升高，達到加熱的目的。

　　利用這一加熱原理，可以用于制備三元正極材料。HSIEH采用新型紅外加熱焙燒技術制備三元材料，首先將鎳鈷錳鋰乙酸鹽加水混合均勻，然后加入一定濃度的葡萄糖溶液，真空干燥得到的粉末在紅外箱中350℃焙燒1h，然后在900℃氮氣氣氛下焙燒3h，一步制得碳包覆的333型三元正極材料，在2.8～4.5V電壓范圍內，1C放電50圈，容量保持率高達94%，首圈放電比容量達170mAh/g，5C為75mAh/g，大倍率性能有待改善。

　　然后嘗試中頻感應燒結技術，采用200℃/min升溫速率，900℃下加熱3h，制備了粒徑均勻分布在300～600nm的333材料，該材料循環性能優異，但大倍率充放電性能有待完善。

九、高倍率鋰電池等離子體合成方法

　　采用傳統的高溫煅燒法制備三元正極材料時，需要的合成溫度高、煅燒時間長，能量損失大。

　　經研究發現，在低溫等離子體環境中，各反應物的化學活性高，化學反應速度快，可以實現三元正極材料的快速制備。將鎳鈷錳的氧化物與碳酸鋰混合均勻，然后在放入等離子體發生裝置中，在通入氧氣的條件下，600℃反應20~60分鐘得到三元正極材料Li(Ni1/3Co1/3Mn1/3)O2。

　　制備的正極材料具有高的初始放電比容量218.9 mA h·g-1，同時循環穩定性、倍率性和高溫性能也由于采用傳統方法制備的材料。

十、廢舊電池制備三元正極材料

　　高倍率鋰電池的正極材料成本占30%-40%，因此，可以通過回收廢舊電池正極材料，利用制備工藝回復正極材料的儲能性能，能夠很大程度上降低高倍率鋰電池成本，而且一個完整的高倍率鋰電池產業鏈就應該包括鋰離子電池的回收利用。

本文鏈接：http://m.ipodev.com{dede:field.arcurl/}

諾信新聞,諾信公司新聞,鋰電池行業新聞,展會新聞
